ART.023
ГАЙКА ГЛУХА З КОНІЧНИМ ШТУЦЕРОМ ТА ЛАНЦЮЖКОМ DIN 405
Запірна арматура
Тип матеріалу - 304

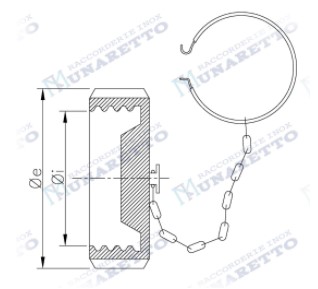

| Код | Найменування | DN | Øe | Øi |
|---|---|---|---|---|
| 023.F.025.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 25 Tp.304 | 25 | 63 | 48,8 |
| 023.F.040A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 40 Tp.304 | 40 | 78 | 61,8 |
| 023F.010.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 10 Tp.304 | 10 | 38 | 25,6 |
| 023F.015.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 15 Tp.304 | 15 | 44 | 31,6 |
| 023F.020.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 20 Tp.304 | 20 | 54 | 40,8 |
| 023F.032.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 32 Tp.304 | 32 | 70 | 54,8 |
| 023F.050.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 50 Tp.304 | 50 | 92 | 74,8 |
| 023F.060.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 60 Tp.304 | 60 | 102 | 81,8 |
| 023F.065.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 65 Tp.304 | 65 | 112 | 91,8 |
| 023F.080.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 80 Tp.304 | 80 | 127 | 105 |
| 023F.100.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 100 Tp.304 | 100 | 148 | 125 |
| 023F.125.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 125 Tp.304 | 125 | 178 | 155,2 |
| 023F.150.A | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 150 Tp.304 | 150 | 210 | 185,2 |
Тип матеріалу - 316
| Код | Найменування | DN | Øe | Øi |
|---|---|---|---|---|
| 023F.010.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 10 Tp.316 | 10 | 38 | 25,6 |
| 023F.015.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 15 Tp.316 | 15 | 44 | 31,6 |
| 023F.020.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 20 Tp.316 | 20 | 54 | 40,8 |
| 023F.025.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 25 Tp.316 | 25 | 63 | 48,8 |
| 023F.032.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 32 Tp.316 | 32 | 70 | 54,8 |
| 023F.040.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 40 Tp.316 | 40 | 78 | 61,8 |
| 023F.050.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 50 Tp.316 | 50 | 92 | 74,8 |
| 023F.060.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 60 Tp.316 | 60 | 102 | 81,8 |
| 023F.065.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 65 Tp.316 | 65 | 112 | 91,8 |
| 023F.080.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 80 Tp.316 | 80 | 127 | 105 |
| 023F.100.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 100 Tp.316 | 100 | 148 | 125 |
| 023F.125.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 125 Tp.316 | 125 | 178 | 155,2 |
| 023F.150.B | Гайка глуха з конічною посадкою кована з ланцюжком DIN 405 ДУ 150 Tp.316 | 150 | 210 | 185,8 |
