ART.333

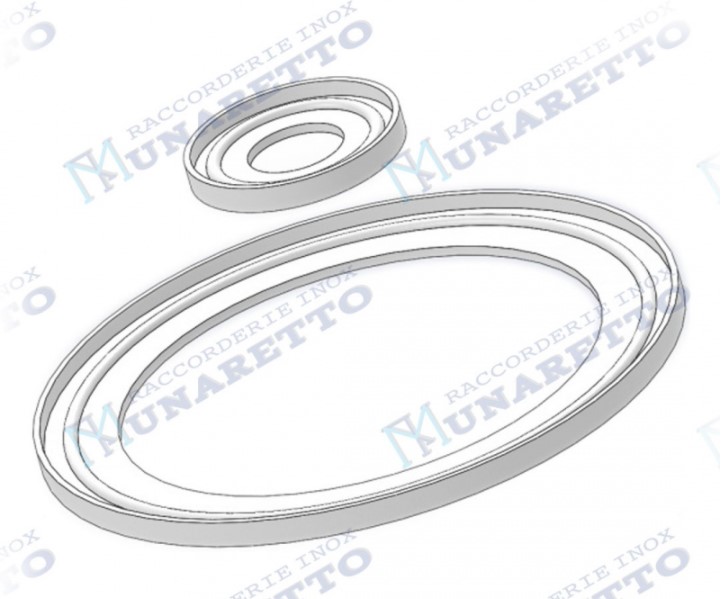

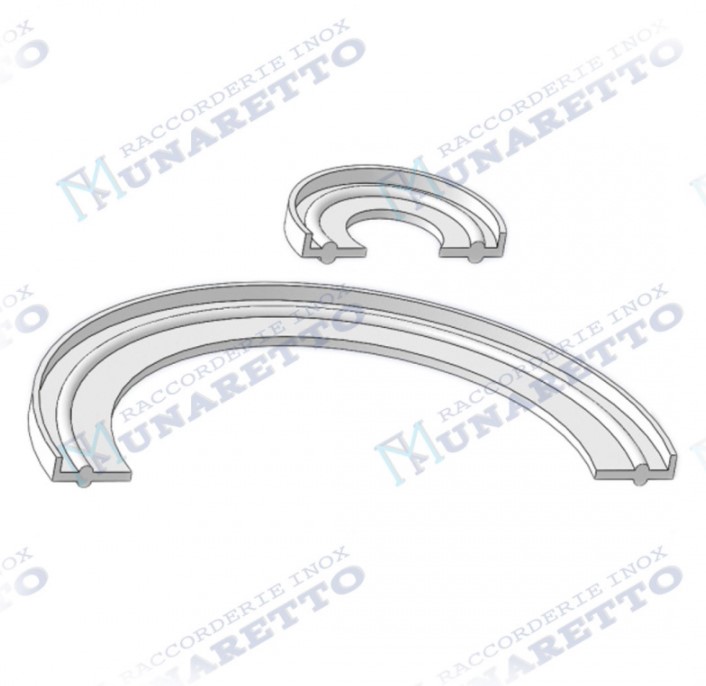

УЩІЛЬНЕННЯ CLAMP З БОРТИКОМ ДЛЯ ТРУБИ ISO
Запірна арматура
Тип матеріалу - VITON

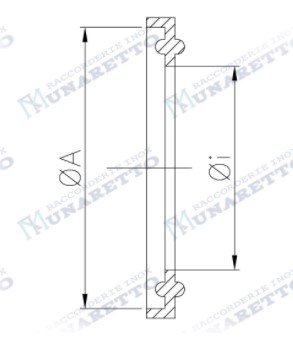

| Код | Найменування | DN | Øi | A |
|---|---|---|---|---|
| 333.037.007.E | Ущільнення з бортиком CLAMP ISO DN 6 - 1/8" Ø10,2 VITON Ø 21,8 x 7,2 для труби Ø 10,2 | 6 | 7,2 | 21.8 |
| 333.050.023.E | Ущільнення з бортиком CLAMP ISO DN 20 - 3/4" Ø 26,9 VITON Ø 50,5 x 22,8 для труби Ø 26,9 | 20 | 22,8 | 50.5 |
| 333.050.029.E | Ущільнення з бортиком CLAMP ISO DN 25 - 1" Ø 33,7 VITON Ø 50,5 x 31,5 для труби Ø 33,7 | 25 | 31,5 | 50.5 |
| 333.064.038.E | Ущільнення з бортиком CLAMP ISO DN 32 - 1-1/4" Ø 42,4 VITON Ø 50,5 x 38,6 для труби Ø 42,4 | 32 | 38,6 | 50.5 |
| 333.064.044.E | Ущільнення з бортиком CLAMP ISO DN 40 -1-1/2" Ø 48,3 VITON Ø 64 x 44,5 для труби Ø 48,3 | 40 | 45 | 64 |
| 333.077.056.E | Ущільнення з бортиком CLAMP ISO DN 50 -2" Ø 60,3 VITON Ø 77,5 x 56,5 для труби Ø 60,3 | 50 | 56,5 | 77.5 |
| 333.091.072.E | Ущільнення з бортиком CLAMP ISO DN 65 - 2-1/2" Ø 76,1 VITON Ø 91 x 72,3 для труби Ø 76,2 | 65 | 72,3 | 91 |
| 333.106.084.E | Ущільнення з бортиком CLAMP ISO DN 80 - 3" Ø 88,9 VITON Ø 106 x 84,5 для труби Ø 88,9 | 80 | 84,5 | 106 |
| 333.130.109.E | Ущільнення з бортиком CLAMP ISO DN 100 - 4" Ø 114,3 VITON Ø 130 x 109,9 для труби Ø 114,3 | 100 | 109,9 | 130 |
| 333.155.134.E | Ущільнення з бортиком CLAMP ISO DN 125 - 5" Ø 139,7 VITON Ø 155 x 134,7 для труби Ø 139,7 | 125 | 134,7 | 155 |
| 333.183.163.E | Ущільнення з бортиком CLAMP ISO DN 150 - 6" Ø 168,3 VITON Ø 183 x 163,3 для труби Ø 168 | 150 | 163,3 | 183 |
| 333.233.214.E | Ущільнення з бортиком CLAMP ISO DN 200 - 8" Ø 219,1 VITON Ø 233 x 214,1 для труби Ø 219,1 | 200 | 214,1 | 233 |
| 333.A37.010.E | Ущільнення з бортиком CLAMP ISO DN 8 - 1/4" Ø13,5 VITON Ø 34 x 10,5 для труби Ø 13,5 | 8 | 10,5 | 34 |
| 333.A37.014.E | Ущільнення з бортиком CLAMP ISO DN 10 - 3/8" Ø 17,2 VITON Ø 34 x 14,2 для труби Ø 17,2 | 10 | 14,2 | 34 |
| 333.A37.018.E | Ущільнення з бортиком CLAMP ISO DN 15 - 1/2" Ø 21,3 VITON Ø 34 x 18,3 для труби Ø 21,3 | 15 | 18,3 | 34 |
Тип матеріалу - SILICONE
| Код | Найменування | DN | Øi | A |
|---|---|---|---|---|
| 333.050.023.A | Ущільнення з бортиком CLAMP ISO DN 20 - 3/4" Ø 26,9 SILICONE Ø 50,5 x 22,8 для труби Ø 26,9 | 20 | 22,8 | 50.5 |
| 333.050.029.A | Ущільнення з бортиком CLAMP ISO DN 25 - 1" Ø 33,7 SILICONE Ø 50,5 x 31,5 для труби Ø 33,7 | 25 | 31,5 | 50.5 |
| 333.064.038.A | Ущільнення з бортиком CLAMP ISO DN 32 - 1-1/4" Ø 42,4 SILICONE Ø 50,5 x 38,6 для труби Ø 42,4 | 32 | 38,6 | 50.5 |
| 333.064.044.A | Ущільнення з бортиком CLAMP ISO DN 40 - 1-1/2" Ø 48,3 SILICONE DN 40 Ø-64x45,1 Ø 64 x 44,5 для труби Ø 48,3 | 40 | 45 | 64 |
| 333.077.056.A | Ущільнення з бортиком CLAMP ISO DN 50 - 2" Ø 60,3 SILICONE Ø 77,5 x 56,5 для труби Ø 60,3 | 50 | 56,5 | 77.5 |
| 333.091.072.A | Ущільнення з бортиком CLAMP ISO DN 65 - 2-1/2" Ø 76,1 SILICONE Ø 91 x 72,3 для труби Ø 76,2 | 65 | 72,3 | 91 |
| 333.106.084.A | Ущільнення з бортиком CLAMP ISO DN 80 - 3" Ø 88,9 SILICONE Ø 106 x 84,5 для труби Ø 88,9 | 80 | 84,5 | 106 |
| 333.130.109.A | Ущільнення з бортиком CLAMP ISO DN 100 - 4" Ø 114,3 SILICONE Ø 130 x 109,9 для труби Ø 114,3 | 100 | 109,9 | 130 |
| 333.155.134.A | Ущільнення з бортиком CLAMP ISO DN 125 - 5" Ø 139,7 SILICONE Ø 155 x 134,7 для труби Ø 139,7 | 125 | 134,7 | 155 |
| 333.183.163.A | Ущільнення з бортиком CLAMP ISO DN 150 - 6" Ø 168,3 SILICONE Ø 183 x 163,3 для труби Ø 168 | 150 | 163,3 | 183 |
| 333.233.214.A | Ущільнення з бортиком CLAMP ISO DN 200 - 8" Ø 219,1 SILICONE Ø 233 x 214,1 для труби Ø 219,1 | 200 | 214,1 | 233 |
| 333.A37.007.A | Ущільнення з бортиком CLAMP ISO DN 6 - 1/8" Ø10,2 SILICONE Ø 21,8 x 7,2 для труби Ø 10,2 | 6 | 7,2 | 21.8 |
| 333.A37.010.A | Ущільнення з бортиком CLAMP ISO DN 8 - 1/4" Ø13,5 SILICONE Ø 34 x 10,5 для труби Ø 13,5 | 8 | 10,5 | 34 |
| 333.A37.014.A | Ущільнення з бортиком CLAMP ISO DN 10 - 3/8" Ø 17,2 SILICONE Ø 34 x 14,2 для труби Ø 17,2 | 10 | 14,2 | 34 |
| 333.A37.018.A | Ущільнення з бортиком CLAMP ISO DN 15 - 1/2" Ø 21,3 SILICONE Ø 34 x 18,3 для труби Ø 21,3 | 15 | 18,3 | 34 |
Тип матеріалу - EPDM
| Код | Найменування | DN | Øi | A |
|---|---|---|---|---|
| 333.050.023.C | Ущільнення з бортиком CLAMP ISO DN 20 - 3/4" Ø 26,9 EPDM Ø 50,5 x 22,8 для труби Ø 26,9 | 20 | 22,8 | 50.5 |
| 333.050.029.C | Ущільнення з бортиком CLAMP ISO DN 25 - 1" Ø 33,7 EPDM Ø 50,5 x 31,5 для труби Ø 33,7 | 25 | 31,5 | 50.5 |
| 333.064.038.C | Ущільнення з бортиком CLAMP ISO DN 32 - 1-1/4" Ø 42,4 EPDM Ø 50,5 x 38,6 для труби Ø 42,4 | 32 | 38,6 | 50.5 |
| 333.064.044.C | Ущільнення з бортиком CLAMP ISO DN 40 - 1-1/2" Ø 48,3 EPDM Ø 64 x 44,5 для труби Ø 48,3 | 40 | 45 | 64 |
| 333.077.056.C | Ущільнення з бортиком CLAMP ISO DN 50 - 2" Ø 60,3 EPDM Ø 77,5 x 56,5 для труби Ø 60,3 | 50 | 56,5 | 77.5 |
| 333.091.072.C | Ущільнення з бортиком CLAMP ISO DN 65 - 2-1/2" Ø 76,1 EPDM Ø 91 x 72,3 для труби Ø 76,2 | 65 | 72,3 | 91 |
| 333.106.084.C | Ущільнення з бортиком CLAMP ISO DN 80 - 3" Ø 88,9 EPDM Ø 106 x 84,5 для труби Ø 88,9 | 80 | 84,5 | 106 |
| 333.130.109.C | Ущільнення з бортиком CLAMP ISO DN 100 - 4" Ø 114,3 EPDM Ø 130 x 109,9 для труби Ø 114,3 | 100 | 109,9 | 130 |
| 333.155.134.C | Ущільнення з бортиком CLAMP ISO DN 125 - 5" Ø 139,7 EPDM Ø 155 x 134,7 для труби Ø 139,7 | 125 | 134,7 | 155 |
| 333.183.163.C | Ущільнення з бортиком CLAMP ISO DN 150 - 6" Ø 168,3 EPDM Ø 183 x 163,3 для труби Ø 168 | 150 | 163,3 | 183 |
| 333.233.214.C | Ущільнення з бортиком CLAMP ISO DN 200 - 8" Ø 219,1 EPDM Ø 233 x 214,1 для труби Ø 219,1 | 200 | 214,1 | 233 |
| 333.A37.007.C | Ущільнення з бортиком CLAMP ISO DN 6 - 1/8" Ø10,2 EPDM Ø 21,8 x 7,2 для труби Ø 10,2 | 6 | 7,2 | 21.8 |
| 333.A37.010.C | Ущільнення з бортиком CLAMP ISO DN 8 - 1/4" Ø13,5 EPDM Ø 34 x 10,5 для труби Ø 13,5 | 8 | 10,5 | 34 |
| 333.A37.014.C | Ущільнення з бортиком CLAMP ISO DN 10 - 3/8" Ø 17,2 EPDM Ø 34 x 14,2 для труби Ø 17,2 | 10 | 14,2 | 34 |
| 333.A37.018.C | Ущільнення з бортиком CLAMP ISO DN 15 - 1/2" Ø 21,3 EPDM Ø 34 x 18,3 для труби Ø 21,3 | 15 | 18,3 | 34 |
Тип матеріалу - PTFE
| Код | Найменування | DN | Øi | A |
|---|---|---|---|---|
| 333.050.023.D | Ущільнення з бортиком CLAMP ISO DN 20 - 3/4" Ø 26,9 PTFE Ø 50,5 x 22,8 для труби Ø 26,9 | 20 | 22,8 | 50.5 |
| 333.050.029.D | Ущільнення з бортиком CLAMP ISO DN 25 - 1" Ø 33,7 PTFE Ø 50,5 x 31,5 для труби Ø 33,7 | 25 | 31,5 | 50.5 |
| 333.064.038.D | Ущільнення з бортиком CLAMP ISO DN 32 - 1-1/4" Ø 42,4 PTFE Ø 50,5 x 38,6 для труби Ø 42,4 | 32 | 38,6 | 50.5 |
| 333.064.044.D | Ущільнення з бортиком CLAMP ISO DN 40 - 1-1/2" Ø 48,3 PTFE Ø 64 x 44,5 для труби Ø 48,3 | 40 | 45 | 64 |
| 333.077.056.D | Ущільнення з бортиком CLAMP ISO DN 50 - 2" Ø 60,3 PTFE Ø 77,5 x 56,5 для труби Ø 60,3 | 50 | 56,5 | 77.5 |
| 333.091.072.D | Ущільнення з бортиком CLAMP ISO DN 65 - 2-1/2" Ø 76,1 PTFE Ø 91 x 72,3 для труби Ø 76,2 | 65 | 72,3 | 91 |
| 333.106.084.D | Ущільнення з бортиком CLAMP ISO DN 80 - 3" Ø 88,9 PTFE Ø 106 x 84,5 для труби Ø 88,9 | 80 | 84,5 | 106 |
| 333.130.109.D | Ущільнення з бортиком CLAMP ISO DN 100 - 4" Ø 114,3 PTFE Ø 130 x 109,9 для труби Ø 114,3 | 100 | 109,9 | 130 |
| 333.155.134.D | Ущільнення з бортиком CLAMP ISO DN 125 - 5" Ø 139,7 PTFE Ø 155 x 134,7 для труби Ø 139,7 | 125 | 134,7 | 155 |
| 333.183.163.D | Ущільнення з бортиком CLAMP ISO DN 150 - 6" Ø 168,3 PTFE Ø 183 x 163,3 для труби Ø 168 | 150 | 163,3 | 183 |
| 333.233.214.D | Ущільнення з бортиком CLAMP ISO DN 200 - 8" Ø 219,1 PTFE Ø 233 x 214,1 для труби Ø 219,1 | 200 | 214,1 | 233 |
| 333.A37.007.D | Ущільнення з бортиком CLAMP ISO DN 6 - 1/8" Ø10,2 PTFE Ø 21,8 x 7,2 для труби Ø 10,2 | 6 | 7,2 | 21.8 |
| 333.A37.010.D | Ущільнення з бортиком CLAMP ISO DN 8 - 1/4" Ø13,5 PTFE Ø 34 x 10,5для труби Ø 13,5 | 8 | 10,5 | 34 |
| 333.A37.014.D | Ущільнення з бортиком CLAMP ISO DN 10 - 3/8" Ø 17,2 PTFE Ø 34 x 14,2 для труби Ø 17,2 | 10 | 14,2 | 34 |
| 333.A37.018.D | Ущільнення з бортиком CLAMP ISO DN 15 -1/2" Ø 21,3 PTFE Ø 34 x 18,3 для труби Ø 21,3 | 15 | 18,3 | 34 |
