ART.560

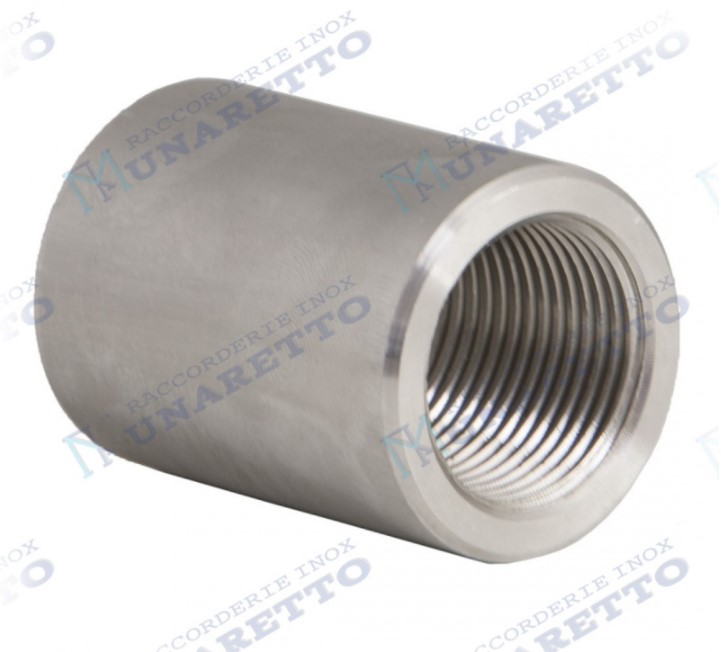

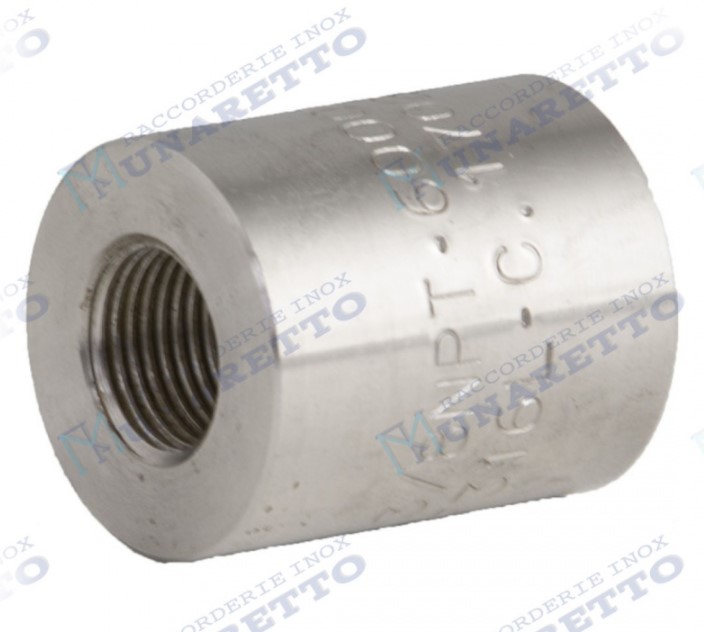

МУФТА ПОДОВЖЕНА ВН. РІЗЬБ. / ВН. РІЗЬБ. СЕРІЯ 3000/6000 NPT
Запірна арматура
Тип матеріалу - 304

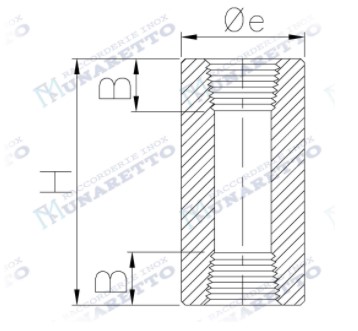

| Код | Найменування | Øe | H | B |
|---|---|---|---|---|
| 560F.3000.009.A1 | Муфта подовжена S.3000 NPT 1/8" Tp.304L | 16 | 32 | 7 |
| 560F.3000.013.A1 | Муфта подовжена S.3000 NPT 1/4" Tp.304L | 20 | 35 | 9 |
| 560F.3000.017.A1 | Муфта подовжена S.3000 NPT 3/8" Tp.304L | 22 | 38 | 10 |
| 560F.3000.021.A1 | Муфта подовжена S.3000 NPT 1/2" Tp.304L | 30 | 48 | 11 |
| 560F.3000.026.A1 | Муфта подовжена S.3000 NPT 3/4" Tp.304L | 35 | 51 | 13 |
| 560F.3000.033.A1 | Муфта подовжена S.3000 NPT 1" Tp.304L | 45 | 60 | 15 |
| 560F.3000.042.A1 | Муфта подовжена S.3000 NPT 1"1/4 Tp.304L | 58 | 67 | 17 |
| 560F.3000.048.A1 | Муфта подовжена S.3000 NPT 1"1/2 Tp.304L | 65 | 80 | 18 |
| 560F.3000.060.A1 | Муфта подовжена S.3000 NPT 2" Tp.304L | 75 | 86 | 19 |
| 560F.3000.076.A1 | Муфта подовжена S.3000 NPT 2"1/2 Tp.304L | 90 | 92 | 24 |
| 560F.3000.088.A1 | Муфта подовжена S.3000 NPT 3" Tp.304L | 110 | 108 | 26 |
| 560F.3000.114.A1 | Муфта подовжена S.3000 NPT 4" Tp.304L | 140 | 121 | 28 |
| 560F.6000.010.A2 | Муфта подовжена S.6000 NPT 1/8" Tp.304L | 22 | 32 | 7 |
| 560F.6000.013.A2 | Муфта подовжена S.6000 NPT 1/4" Tp.304L | 25 | 35 | 9 |
| 560F.6000.017.A2 | Муфта подовжена S.6000 NPT 3/8" Tp.304L | 32 | 38 | 10 |
| 560F.6000.021.A2 | Муфта подовжена S.6000 NPT 1/2" Tp.304L | 38 | 48 | 11 |
| 560F.6000.026.A2 | Муфта подовжена S.6000 NPT 3/4" Tp.304L | 45 | 51 | 13 |
| 560F.6000.033.A2 | Муфта подовжена S.6000 NPT 1" Tp.304L | 58 | 60 | 15 |
| 560F.6000.042.A2 | Муфта подовжена S.6000 NPT 1"1/4 Tp.304L | 65 | 67 | 17 |
| 560F.6000.048.A2 | Муфта подовжена S.6000 NPT 1"1/2 Tp.304L | 75 | 80 | 18 |
| 560F.6000.060.A2 | Муфта подовжена S.6000 NPT 2" Tp.304L | 95 | 86 | 19 |
| 560F.6000.076.A2 | Муфта подовжена S.6000 NPT 2"1/2 Tp.304L | 110 | 92 | 24 |
| 560F.6000.088.A2 | Муфта подовжена S.6000 NPT 3" Tp.304L | 130 | 108 | 26 |
| 560F.6000.114.A2 | Муфта подовжена S.6000 NPT 4" Tp.304L | 160 | 121 | 28 |
Тип матеріалу - 316
| Код | Найменування | Øe | H | B |
|---|---|---|---|---|
| 560F.3000.009.B1 | Муфта подовжена S.3000 NPT 1/8" Tp.316L | 16 | 32 | 7 |
| 560F.3000.014.B1 | Муфта подовжена S.3000 NPT 1/4" Tp.316L | 20 | 35 | 9 |
| 560F.3000.017.B1 | Муфта подовжена S.3000 NPT 3/8" Tp.316L | 22 | 38 | 10 |
| 560F.3000.021.B1 | Муфта подовжена S.3000 NPT 1/2" Tp.316L | 30 | 48 | 11 |
| 560F.3000.026.B1 | Муфта подовжена S.3000 NPT 3/4" Tp.316L | 35 | 51 | 13 |
| 560F.3000.033.B1 | Муфта подовжена S.3000 NPT 1" Tp.316L | 45 | 60 | 15 |
| 560F.3000.042.B1 | Муфта подовжена S.3000 NPT 1"1/4 Tp.316L | 58 | 67 | 17 |
| 560F.3000.048.B1 | Муфта подовжена S.3000 NPT 1"1/2 Tp.316L | 65 | 80 | 18 |
| 560F.3000.060.B1 | Муфта подовжена S.3000 NPT 2" Tp.316L | 75 | 86 | 19 |
| 560F.3000.076.B1 | Муфта подовжена S.3000 NPT 2"1/2 Tp.316L | 90 | 92 | 24 |
| 560F.3000.088.B1 | Муфта подовжена S.3000 NPT 3" Tp.316L | 110 | 108 | 26 |
| 560F.3000.114.B1 | Муфта подовжена S.3000 NPT 4" Tp.316L | 140 | 121 | 28 |
| 560F.6000.010.B2 | Муфта подовжена S.6000 NPT 1/8" Tp.316L | 22 | 32 | 7 |
| 560F.6000.013.B2 | Муфта подовжена S.6000 NPT 1/4" Tp.316L | 25 | 35 | 9 |
| 560F.6000.017.B2 | Муфта подовжена S.6000 NPT 3/8" Tp.316L | 32 | 38 | 10 |
| 560F.6000.021.B2 | Муфта подовжена S.6000 NPT 1/2" Tp.316L | 38 | 48 | 11 |
| 560F.6000.026.B2 | Муфта подовжена S.6000 NPT 3/4" Tp.316L | 45 | 51 | 13 |
| 560F.6000.033.B2 | Муфта подовжена S.6000 NPT 1" Tp.316L | 58 | 60 | 15 |
| 560F.6000.042.B2 | Муфта подовжена S.6000 NPT 1"1/4 Tp.316L | 65 | 67 | 17 |
| 560F.6000.048.B2 | Муфта подовжена S.6000 NPT 1"1/2 Tp.316L | 75 | 80 | 18 |
| 560F.6000.060.B2 | Муфта подовжена S.6000 NPT 2" Tp.316L | 95 | 86 | 19 |
| 560F.6000.076.B2 | Муфта подовжена S.6000 NPT 2"1/2 Tp.316L | 110 | 92 | 24 |
| 560F.6000.088.B2 | Муфта подовжена S.6000 NPT 3" Tp.316L | 130 | 108 | 26 |
| 560F.6000.114.B2 | Муфта подовжена S.6000 NPT 4" Tp.316L | 160 | 121 | 28 |
